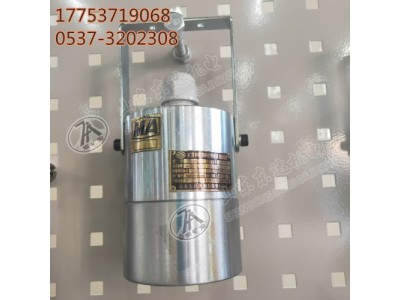

ZP-12S（A）矿用本安型声控传感器 检测声音信号自动感应

ZP-12S（A）矿用本安型声控传感器（以下简称传感器），由钢质外壳、声控探头组成。声控探头由?43的钢管制成外壳，内嵌动圈式送话器。传感器内设有选频、比较放大电路，仅将频率为5Hz～10Hz、声响度≥90dB的炮声冲击波信号转换为电平信号输出，其它一些如采煤机产生的声音、锤子的撞击声及人的谈话声等将被过滤处理掉，因此传感器灵敏度高，误动作小。用于煤矿采掘面，与ZP-127Z（A）矿用自动洒水降尘装置主控箱、DFH20/7（A）矿用本安型电动球阀配套使用可实现：放炮时及时感知炮声冲击波，对产生大量粉尘的区域进行自动喷雾降尘。

技术参数

工作电压：DC12V

工作电流: ≤270mA

本安供电距离：≤100m

外型尺寸、重量及外壳材质

外型尺寸：175mm×93mm×76mm

重量： 1.33kg

外壳材质为Q235-A钢

结构与特点及工作原理

1.声控传感器的感知元件为动圈式送话器；

2.声控传感器的送话器接收不到声波信号时，声控传感器输出低电平信号；

3.传感器接收到大于等于115dB(A)的声响时，传感器输出高电平（电压≥2.5V）的电压信号，当外界声级小于等于115dB(A)时，传感器信号输出低电平（电压≤0.5V）
